Name Typ Pc
[W]
UCE
[V]
UCB
[V]
UEB
[V]
IC
[A]
HFE fT
[MHz]

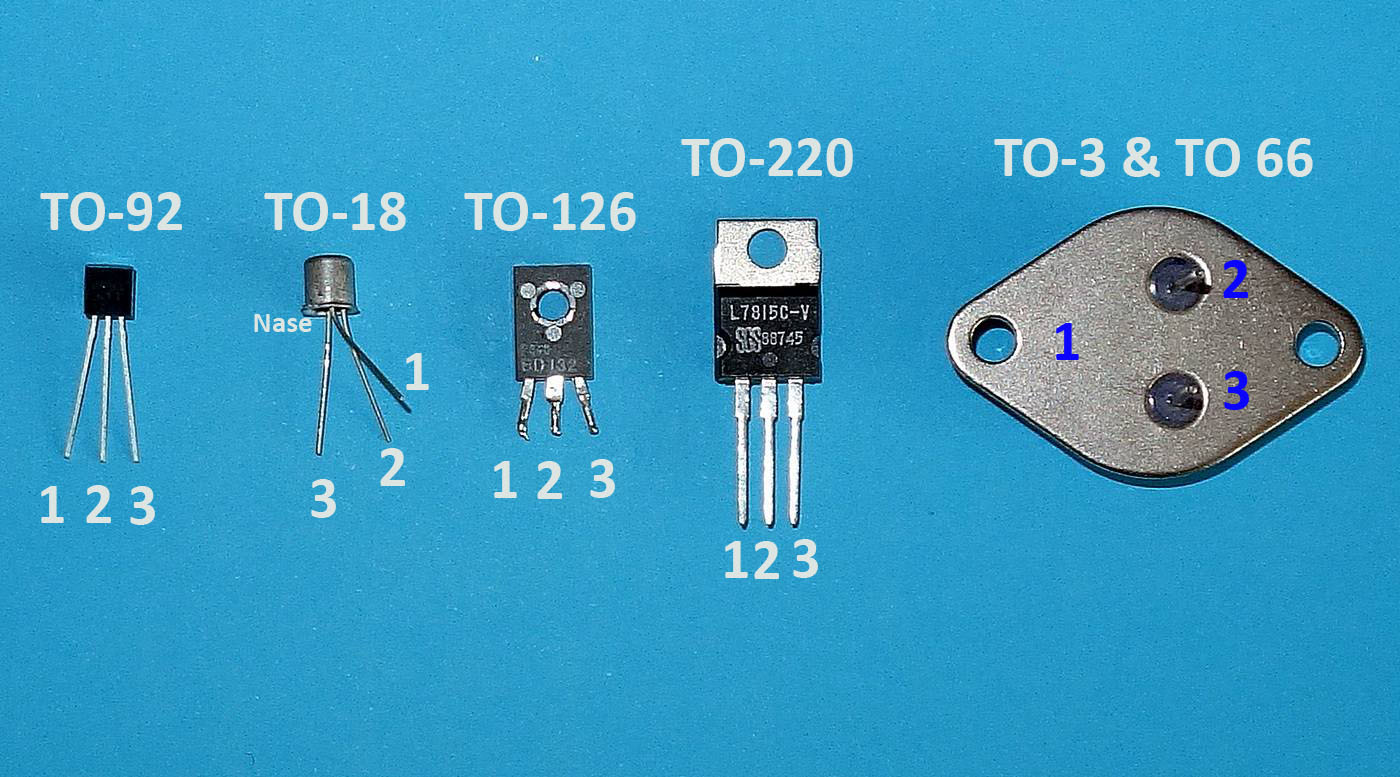

Geh. Pin
1
Pin
2
Pin
3
2N2222 NPN 0,5 60 60 5 0,8 >100 250 TO18 E B C
2N2907 PNP 0,4 40 60 5 0,6 100…300 200 TO18 E B C
2N3904 NPN 0,62 40 60 6 0,2 100…300 270 TO92 E B C
2N4401 NPN 0,62 40 60 6 0,6 100…300 200 TO92 E B C
2SA494 PNP 0,2 30 35 5 0,03 70 100 TO92 E C B
2SA1015 PNP 0,4 50 50 5 0,15 70…400 80 TO92 E C B
2SC733 NPN 0,3 30 35 5 0,1 80 70 TO92 E C B
2SC1815 NPN 0,4 50 60 5 0,15 100 80 TO92 E C B
BC237 NPN 0,35 50 6 0,1 150 100 TO92 C B E
BC337 NPN 0,6 45 5 0,8 100…630 200 TO92 C B E
BC546 NPN 0,5 45 80 6 0,1 110…220 300 TO92 C B E
BC547B NPN  0,5 45 50 6 0,1 200…450 300 TO92 C B E
BC548B NPN 0,5 30 30 5 0,1 150 300 TO92 C B E
BC550 NPN 0,62 45 30 5 0,1 420..800 250 TO92 C B E
BC557B PNP 0,5 45 50 5 0,1 200…450 150 TO92 C B E
BC637 NPN 0,8 60 60 5 1,0 40…160 200 TO92 E C B
BD132 PNP  15  45  45  5 3  20…40 60  TO126  E C B
BD136 PNP  8  45  45 5 1,5  60…160  TO126  E C B
BUL6822  NPN  10 400  600  9  0,8 40  TO92 E C B
 MPSA42  NPN  1,5  300  300  6  0,5  40  50 TO92  E  B  C
Transistoren Datenbank
