Kartoffelbatterie ?? Ja richtig! ich habe mich nicht verschrieben. Nach dem letzten Beitrag über die Stromversorgungen zum Experimentiersystem kam mir die Idee, dieses Experiment einmal hier dazustellen

Der Aufbau und die Durchführung des Experimentes sind so simpel, wie es sich anhört . Der Versuch ist ideal geeignet, um mit Kindern und Schülern erste Experimente zum Thema Elektronik durchzuführen.

Alles was mach braucht ist folgendes:

3x  verzinkte Unterlegscheiben oder Schrauben
3x  5-Cent-Münzen
4x  Messschnüre mit Krokodilklemmen
1x  Voltmeter
1x  LED
ach ja,  und natürlich drei Kartoffeln

In der folgenden Bilderreihe beschreibe ich, wie der Aufbau aussieht und das Experiment durchzuführen ist.

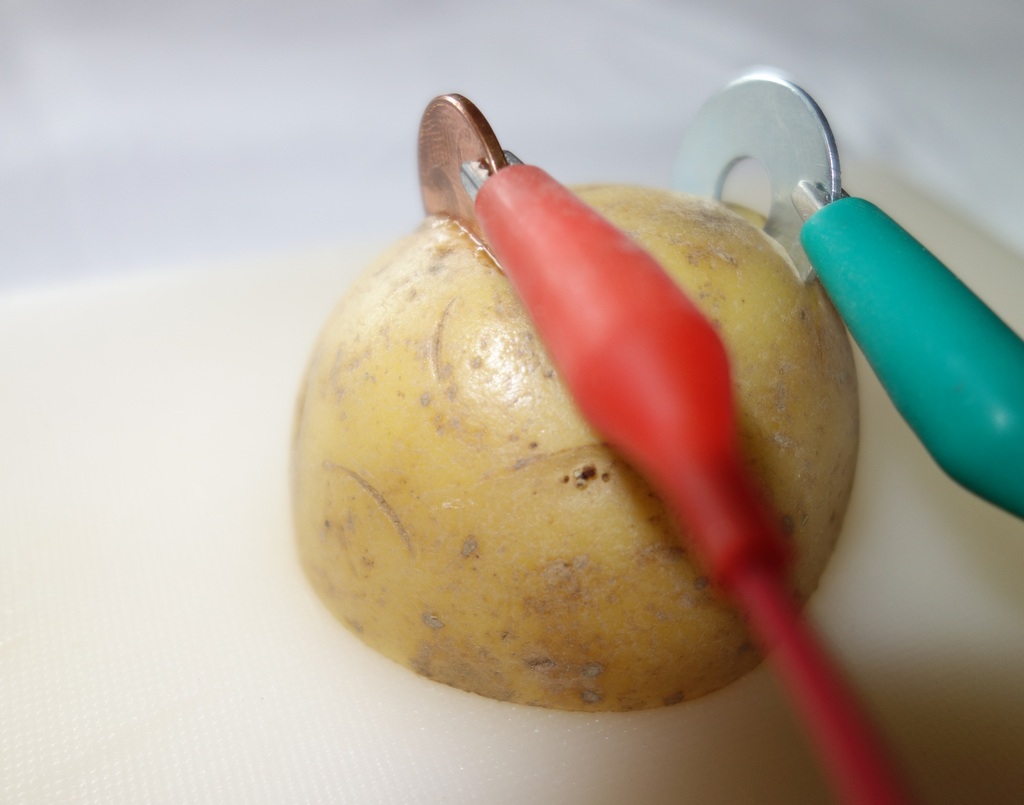

Kartoffelbatterie_2 Die Kartoffeln habe ich durchgeschnitten. Dadurch benötige ich erstens weniger Kartoffeln und zweitens bleiben diese so besser liegen.

Für die Elektroden verwende ich Kupfer, in Form einer 5-Cent-Münze und Zink in Form von verzinkten Unterlegscheiben. Nicht Ideal aber brauchbar. Bevor beide in die Kartoffel gesteckt werden, sollte diese mit einem Messer an den beiden Stellen eingeschnitten werden, dann geht es leichter.

Die Verbindung zum Messgerät erfolgt über Messschnüre mit Krokodilklemmen. Alternativ funktionieren auch Büroklammern, an denen dann Drähte befestigt werden.

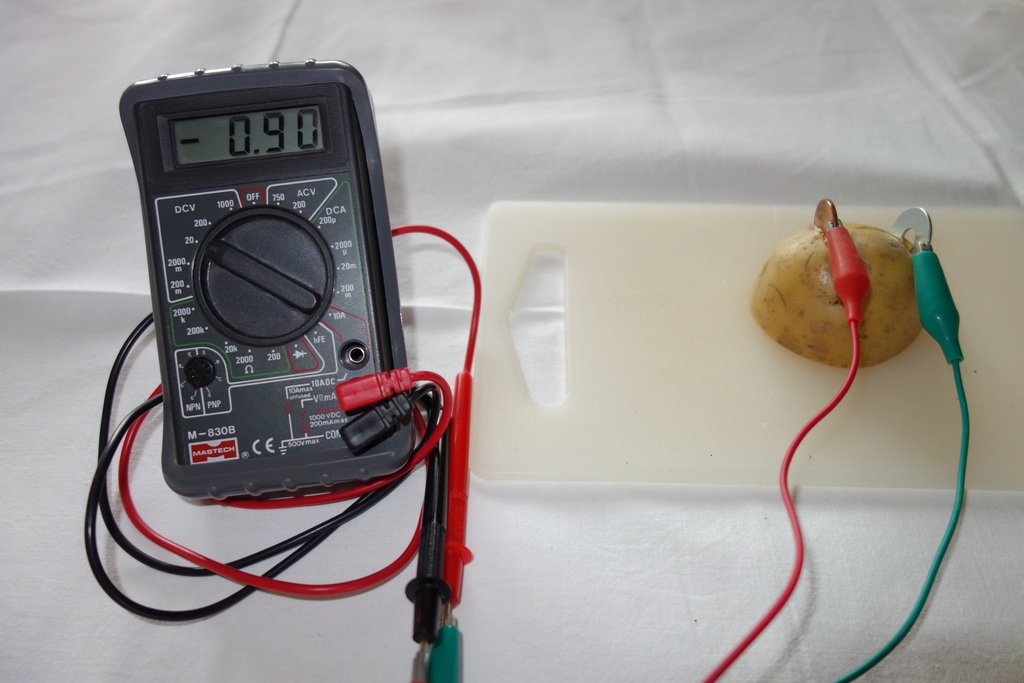

kartoffelbatterie_1 Dass Messgerät zeigt eine Spannung von 0,9 Volt, etwas weniger als erwartet wurde, aber dazu später.

Es ist klar, dass mit dieser Spannung und einem zu erwartenden geringen Strom noch keine LED betrieben werden kann. Deshalb sind mehrere Batterieelemente in Reihe zu schalten.



Kartoffelbatterie_3 Hier sind die drei in Reihe geschalteten Kartoffelbatterien zu sehen. Da sich bei einer Reihenschaltung von Spannungsquellen die Spannungen bei richtiger Polarität aufaddieren, war eine Gesamtspannung von 2,7 Volt zu erwarten. Wie das Messgerät zeigt, stimmt die Praxis hier mit hinreichender Genauigkeit mit der Theorie überein.

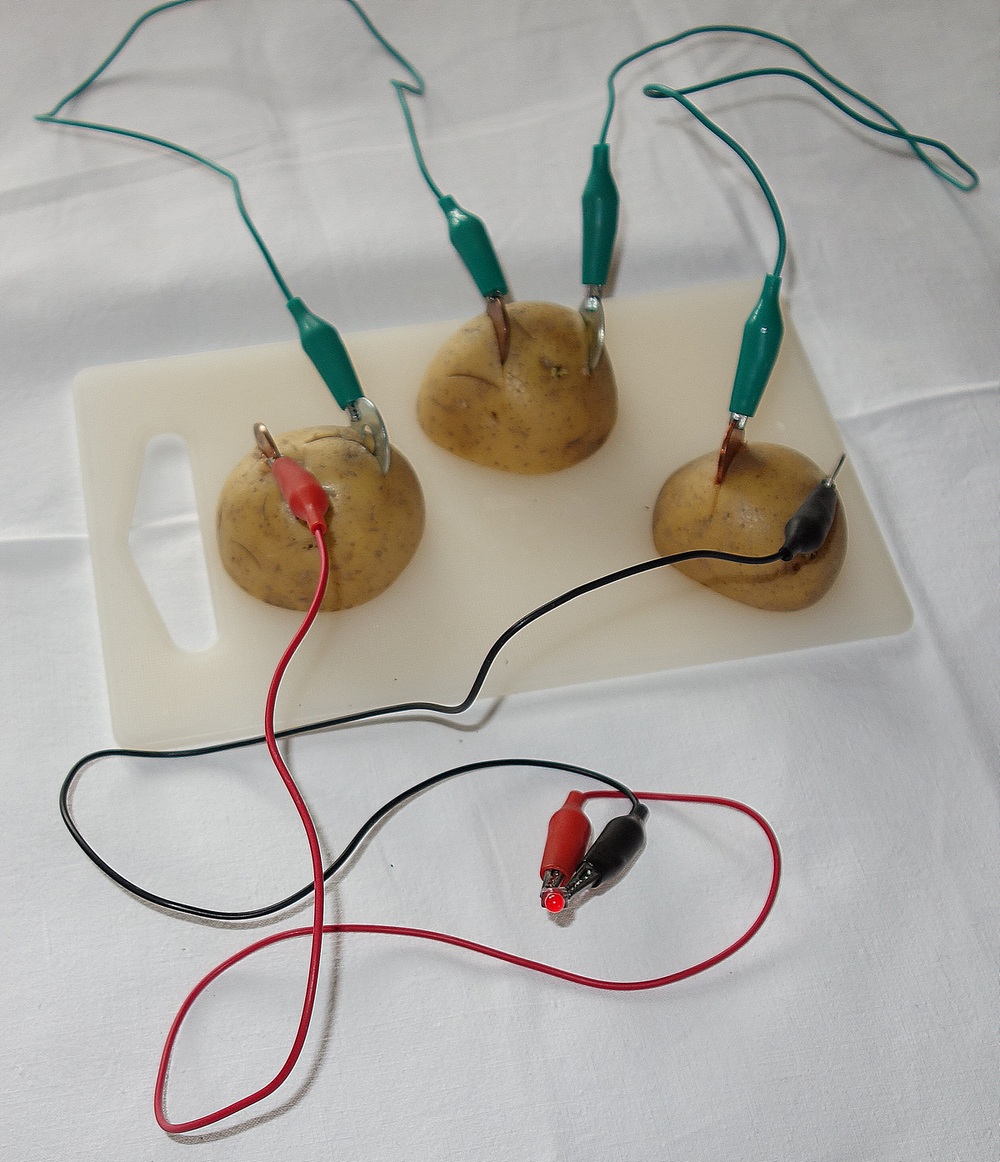

Kartoffelbatterie_4 Ziel des Versuches war es, eine LED zum Leuchten zum bringen, die anstelle des Messgerätes angeschlossen wurde. Man kann nur schwer erkennen, aber sie leuchtet tatsächlich.

Auf den sonst üblichen Vorwiderstand kann und muss man hier verzichten. Die zu erwartenden Ströme liegen nur im unteren einstelligen mA Bereich.

Kartoffelbatterie_5 Wenn man die Leuchtdiode ein wenig abdunkelt, erkennt man sehr gut dass sie tatsächlich leuchtet.

Wie funktioniert der Versuchsaufbau:

Wenn sich zwei unterschiedliche Metalle, in unserem Fall Kupfer und Zink, in einer elektrisch leitenden Flüssigkeit befinden, dann gibt das unedlere Metall, hier das Zink Elektronen an das edlere Metall, hier das Kupfer, ab. Die leitende Flüssigkeit kann eine Säure oder eine Salzlösung sein. Man nennt diese Flüssigkeiten auch Elektrolyte. Im Beispiel der Kartoffelbatterie ist eine Säure im Spiel, die von der Kartoffel geliefert wird. Es handelt sich dabei um die Phosphorsäure in einer sehr geringer Konzentration. Die Metalle in einer solchen Lösung nennt man dann Elektroden.

Das unedlere Metall löst sich langsam auf und geht als Ionen in die Lösung über. Diese Ionen, im Fall der Kartoffelbatterie Zn2+, reichern sich an und um die Elektrode an. Die im Metall, hier Zink, zurück bleibenden Elektronen reichern diese Elektrode mit einer negativen Ladung an. Aus dem edleren Metall werden Elektronen herausgelöst und gehen ins Elektrolyt über. Das edlere Metall hier Kupfer lädt sich somit positiv auf.

Reaktion_KartoffelbatterieVerbindet man nun  beide Metalle (Elektroden) mit einem elektrischen Leiter miteinander, dann fließt ein Strom. Die Ladungen gleichen sich aus.

Um die Theorie noch ein wenig weiter zu treiben. Vor allem Metalle lassen sich in einer elektrochemischen Spannungsreihe auflisten. Dabei hat jedes Metall (genauer die Ionen davon) ein sogenanntes Redoxpotential, welches die Bereitschaft beschreibt, Elektronen aufzunehmen oder abzugeben. Bei edleren Metallen ist dieses Potential (und somit auch die Bereitschaft Elektronen aufzunehmen)  höher als bei den Ionen unedlerer Metalle. Beim Kupfer somit höher als beim Zink. Die Redoxpotentiale sind nicht direkt messbar, sondern nur die Spannungsdifferenz zu einer Standart-Vergleichselektrode. Als dieser Standard dient die Normal-Wasserstoffelektrode. Kupfer ist in der elektrochemischen Spannungsreihe ein Redoxpotential von +0,35 Volt zugeordnet. Zink hat eine Redoxpotential von -0,75 Volt. D.h, in der Theorie hätte man zwischen den beiden Elektroden eine Spannung von 1,1 Volt messen müssen. Tatsächlich wurden 0,9 Volt gemessen, was sicherlich auch an der Unzulänglichkeit der gewählten Materialien liegt. Durch die Kombination von verschiedenen Metallen ergeben sich unterschiedliche Potentiale zwischen den beiden Elektroden.

Hier noch die Redoxpotentiale von einigen Substanzen mit denen man experimentieren kann:

Material Redoxpotential
Gold + 1,4 Volt
Silber + 0,8 Volt
Kupfer +0,35 Volt
Blei – 0,13 Volt
Zink – 0,75 Volt
Aluminium – 1,66 Volt







Kartoffelbatterie
